LZY系列堰式流量視鏡
發表時間：2019-11-08 02:58瀏覽量：3433
用途
LZY系列堰式流量視鏡是管路視鏡的一種。該系列產品與管路之間采用法蘭連接，水平安裝于管路中。主要由
連接法蘭、玻璃視鏡、主體、壓蓋法蘭等零部件組成。主要用于石油、 化工、電力、冶金、醫藥等領域的機械潤
滑系統或管路設備中，當管路內有流體通過時，可宏觀的觀察到管路中流體流量的大小，并可測量溫度和加裝液
位變送器，是管路設備中必備的產品。
產品分類
| 儀表名稱、型號 |
設計溫度 (℃) |
公稱壓力 (MPa) |
公稱直徑 (DN) |
接液材質代號 | 連接法蘭標準 |
|
LZY-Y1型 堰式流量視鏡 |
0～200 | 0.6～2.5 | 32～150 |
Ⅰ碳鋼 Ⅱ不銹鋼 Ⅲ全不銹鋼 |
HG/T20592-2009RF |
|
LZY-Y2型 堰式流量視鏡 |

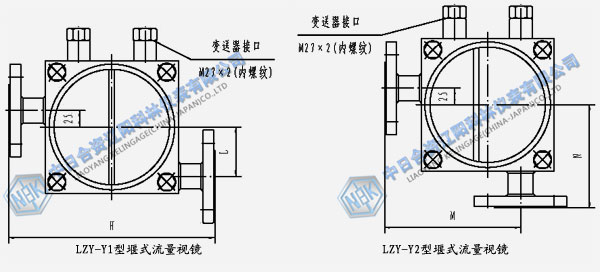

結構形式
技術參數
堰式流量視鏡技術參數
|
公稱 直徑 (DN) |
公稱壓力：PN0.6MPa | 公稱壓力：PN1.0MPa | 公稱壓力：PN1.6MPa | 公稱壓力：PN2.5MPa | ||||||||||||
| LZY-Y1型 | LZY-Y2型 | LZY-Y1型 | LZY-Y2型 | LZY-Y1型 | LZY-Y2型 | LZY-Y1型 | LZY-Y2型 | |||||||||
| H | L | M | N | H | L | M | N | H | L | M | N | H | L | M | N | |
| 32 | 300 | 74 | 200 | 150 | 310 | 74 | 205 | 155 | 310 | 74 | 205 | 155 | 310 | 74 | 205 | 155 |
| 40 | 320 | 80 | 215 | 160 | 330 | 80 | 210 | 165 | 330 | 80 | 210 | 165 | 330 | 80 | 210 | 165 |
| 50 | 340 | 75 | 215 | 160 | 340 | 75 | 225 | 170 | 340 | 75 | 225 | 170 | 340 | 75 | 225 | 170 |
| 65 | 360 | 77 | 230 | 170 | 360 | 75 | 240 | 180 | 360 | 75 | 240 | 180 | 370 | 75 | 240 | 185 |
| 80 | 370 | 70 | 240 | 180 | 370 | 68 | 245 | 185 | 370 | 68 | 245 | 185 | 380 | 68 | 250 | 190 |
| 100 | 390 | 70 | 255 | 195 | 390 | 68 | 260 | 195 | 390 | 68 | 260 | 195 | 400 | 68 | 265 | 200 |
| 125 | 390 | 56 | 255 | 195 | 390 | 53 | 260 | 195 | 390 | 53 | 260 | 195 | 400 | 53 | 265 | 200 |
| 150 | 420 | 56 | 280 | 210 | 420 | 50 | 280 | 210 | 420 | 50 | 280 | 210 | 430 | 50 | 285 | 215 |
